Här är stegmotorstyrningen från Nanotec

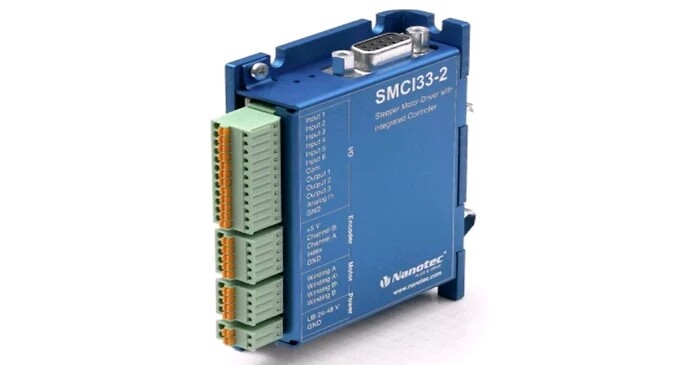

Den lilla stegmotorstyrningen SMCI33, som säljs av Solectro, är till stor hjälp vid maskinoptimering. Man kan snabbt och enkelt, även utan programmeringskännedom, programmera komplexa körprofiler – parametrar som strömvärde och stegupplösning samt sträcka, hastighet, ramp, paus och loopar, sammanlagt 16 rader – som därefter kan överföras till SMCI33-2 via RS485 eller USB.
Nanotecs SMCI33-controller kan drivas antingen i automatik via PC eller i Stand-alone-drift och startas via en extern signal. Alternativt kan naturligtvis alla kommandon via den väl dokumenterade ASCII-koden användas, vilket ger möjlighet till fleraxel-användning via en liten PLC.
Ingången "referensfart" erbjuder en automatisk maskininställning och förenklar och förkortar igångkörningstiden väsentligt. Encoderingången upptäcker en motorblockering eller stegfel och kan korrigera dessa automatiskt.
Den inställbara microsteg-driften från 200 upp till 25 600 steg/varv möjliggör ett tyst, jämt förlopp, minskar systemresonansen och höjer samtidigt upplösningsförmågan och utbytesmöjligheten till 3- och 5-fasmotorer. Vid en fasström på 3A fas och en spänning på 12- 48 V kan varvtal på över 3 000 varv/min uppnås.
Controllern erbjuder ett ultrakompakt, kostnadseffektivt och högeffektivt PWM-MOSFET- effektslutsteg med reducerade montage-/inkopplingsarbete. En automationstekniker erhåller stor hjälp vid maskinoptimeringen, utlovar Solectro som säljer SMCI33 i Sverige.
