Människa och robot hand i hand
Smart användning av HRC-lösningar.

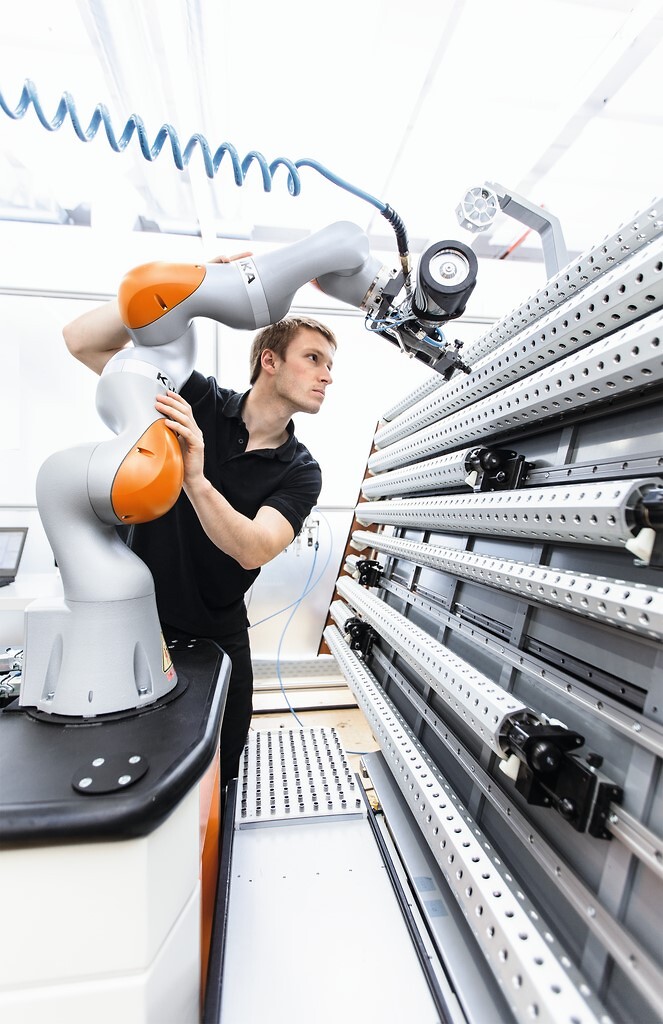

Foto: Kuka Nordic.
Fluktuerande marknader och kortare produktlivscykler ligger bakom denna förändring. De som agerar och producerar på ett flexibelt sätt kan få en konkurrensfördel.
HRC är en möjlig lösning här. Detta gäller dock inte för alla processer. Användningen av HRC måste utvärderas beroende på tillämpning och ekonomisk lönsamhet.
Det finns stor potential i samarbetet mellan människa och robot – för ”rätt” tillämpning.
Vilken process som är den rätta avgörs under planering och konstruktion av anläggningen. Produktionsprocessen granskas närmare och hänsyn tas till ekonomisk effektivitet. Utöver de ergonomiska aspekterna är tidsfaktorn ett avgörande kriterium: Hur snabbt kan övergången till HRC ske? Och när betalar den sig?
Om allt talar för användning av en HRC-lösning kan den integreras i systemet. Säkerheten är avgörande och man måste säkerställa att inga risker uppstår för medarbetarna vid arbete med roboten.
Hastighet, kraft och rörelseradie: roboten måste kunna rotera
Snabb och effektiv: När vi tänker på robotar i industrimiljö är dessa två egenskaper givna. De efterfrågas dock inte för HRC-tillämpningar. I direkt samarbete med människor måste roboten ha andra egenskaper.
Vid rörelser över huvudhöjd måste produktionssteget utföras långsammare, men med större känslighet, och rörelser med stor kraft får enbart utföras då ingen fara för personer i närheten föreligger.
Detta är den enda möjligheten att utesluta risk för personskador. Om en oväntad kollision skulle uppstå måste roboten omedelbart övergå till stoppläge och får enbart fortsätta jobba sedan den fått ”OK” från människan, exempelvis i form av ytterligare ett tryck.
Roboten är enbart HRC-kompatibel om utrustning som gripklor eller andra verktyg som krävs för processen saknar vassa eller spetsiga kanter.
Säkerheten i första hand
– Kunskap, erfarenhet och noggrann planering krävs för ett lyckat samarbete mellan människa och robot och för integration av en HRC-tillämpning, säger Kim Reeslev, Kuka Country Manager Danmark och Baltikum, enligt ett pressmeddelande.
Potentiella användningsområden finns exempelvis inom de mindre automatiserade delarna av fordonsbranschen och inom andra branscher. Det kan exempelvis röra sig om monteringssektorn. Här kan roboten minska arbetsbelastningen för medarbetarna.
– Vissa av våra kunder har redan nått goda resultat med våra lösningar genom att använda Kuka LBR iiwa i sina produktionsprocesser, säger Kim Reeslev.
Ett annat tillämpningsområde är kvalitetstestning. I samtliga fall måste dock den aktuella situationen utvärderas och personalens skydd garanteras i enlighet med säkerhetsstandard ISO 10218, den tekniska specifikationen TS15066 och gällande maskindirektiv. Detta beror på att lagenlig produktion enbart får ske med CE-märkning.
CE-märkning: en nödvändighet
Validering av HRC-tillämpningar är en omfattande process för integration i en anläggning. Det beror på att lagstiftade standarder för godkänd produktion måste följas.
Processen omfattar riskbedömning, utformning av säkerhetskoncept, validering och testning av alla kollisionsscenarier samt det avslutade steget med CE-märkning.
Alla riskfaktorer måste bedömas före, under och efter användningen av roboten och CE-dokumentation måste tas fram. Detta inkluderar en allmän beskrivning av roboten och dess användning. Det innebär följande: När den används, när den är i viloläge och hur den rengörs – för att bara nämna några punkter.
Om CE-märkning inte finns är det integratören eller kunden som har köpt roboten och installerat den i sitt system som är ansvarig. Kunden måste säkerställa att tillämpningen uppfyller relevanta direktiv och regler.
Vanliga riskfaktorer som kan stå i vägen för CE-överensstämmelse är farlig utrustning och utrustning med vassa kanter, felaktig konfiguration av säkerhetsprogrammet eller stoppmekanismen vid en kollision med roboten.
Exempelvis måste följande fråga beaktas: Hur nära människan kommer roboten och hur snabbt får roboten röra sig?
Den här frågan är relevant för att undvika kollisioner och roboten ska stanna när människan går nära den.
